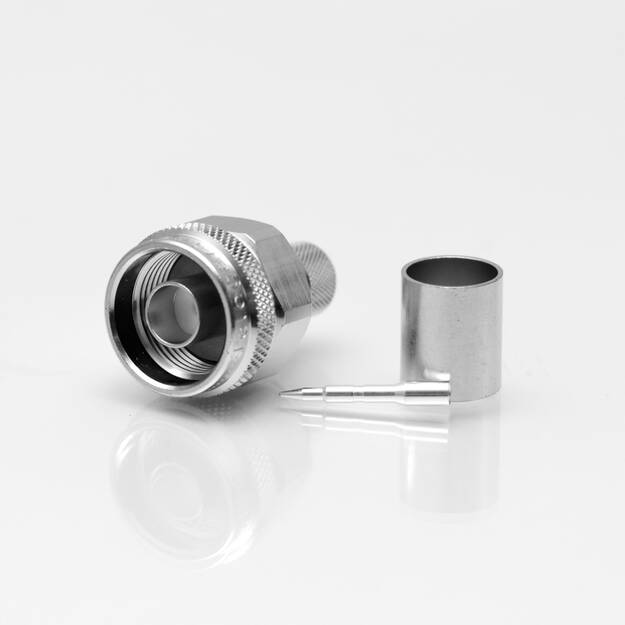

Wtyk N prosty, zagniatany na kabel RG213U, Telegartner
Seria N to bardzo popularne złącze kabla koncentrycznego. Jest średniej wielkości, precyzyjne, odporne na warunki atmosferyczne, zakręcane. W niektórych zastosowaniach może być stosowane do 11 GHz. Specjalne techniki projektowe dla tej serii łączników zaowocowały doskonałym poziomem wydajności w zakresie VSWR i zniekształceń intermodulacyjnych. Złącza N są idealne w zastosowaniach, w których wymagana jest odporność na wibracje i ochrony środowiska . Seria N oferuje rozwiązanie średniej mocy, wysokiej częstotliwości do połączeń koncentrycznych .
Szczelność złącza między wtykiem a gniazdem spełnia wymogi IP68
| Technical Attributes | |
| Cable group; cable | RG-213/U
RG-213/U
|
| Remarks | crimp/crimp |
| Dimensions | a=36.5, b=14.5 |
| Assembly | B3412 |
Specyfikacja
| Mechanical Characteristics | |
| Recommended coupling torque | 4 - 6 Nm |
| Durability (mating cycles) | ≥ 500 |
| Material: spring contacts | CuBe2, CuNi1Pb1P(C97) |
| Material: outer conductor | CuZn39Pb3 |
| Material: other metal parts | CuZn39Pb3 |
| Material: insulators | PTFE PTFE |
| Material: gaskets | Silicone |
| Finish: Inner conductor | Cu2Ag5 |
| Finish: Outer conductor | CuSnZn3 (Telealloy); Ag2CuSnZn0.5 (Optargen) |
| Finish: Other metal parts | CuSnZn3 (Telealloy), Cu2Ni5 |
| Climatic Characteristics | |
| Climatic category acc. to IEC 60068 - 1 | 55/155/21 |
| Electrical Characteristics | |
| Contact resistance inner conductor | ≤ 1.5 mΩ |
| Contact resistance outer conductor | ≤ 1.0 mΩ |
| Insulation resistance | ≥ 5 GΩ |
| Voltage proof | 2.5 kVeff/50 Hz |
| Impedance | 50 Ω |
| Return loss: Straight style | ≥ 30.5 dB/1 GHz |
| Return loss: Angle style | ≥ 30.5 dB/1 GHz |
| Working voltage | ≤ 1 kVeff/50 Hz |
| Frequency range up to | 11 GHz |
| Standards | |
| IEC 61 169-16 | |
N Straight Plug Crimp RG-213/U crimp/crimp
